«Видеолокатор Рубеж»

Описание

Комплексная система охраны протяженных периметров

Цифровая система видеонаблюдения, предназначенная для организации охраны и интеллектуального видеонаблюдения в режиме «реального времени» протяженных периметров объектов различного назначения.

Решаемые задачи

интеллектуальное видеонаблюдение протяженных участков периметра в режиме «реального времени»;
управление поворотными видеокамерами, управление периферийными и исполнительными устройствами любого типа, организация системы контроля и управления доступом на территорию объекта;
автоматическое обнаружение и сопровождение целей скоростной поворотной видеокамерой;

получение и интеллектуальная обработка извещений от периметровых охранных извещателей любого типа;
организация аудио-видео связи с удаленными участками охраняемого периметра.

Типовой состав

Конструктивно система состоит из станционной и линейной части:

Станционная часть: состоит из видеосервера «Видеолокатор Рубеж» и станционного контроллера STS-504, организующего сеть Ethernet 100Мбит/с по одному коаксиальному кабелю, имеется модификация с организацией связи по оптиковолокну. В состав системы входит рабочее место оператора с мультимониторной системой, в типовом случае состоящей из двух мониторов.

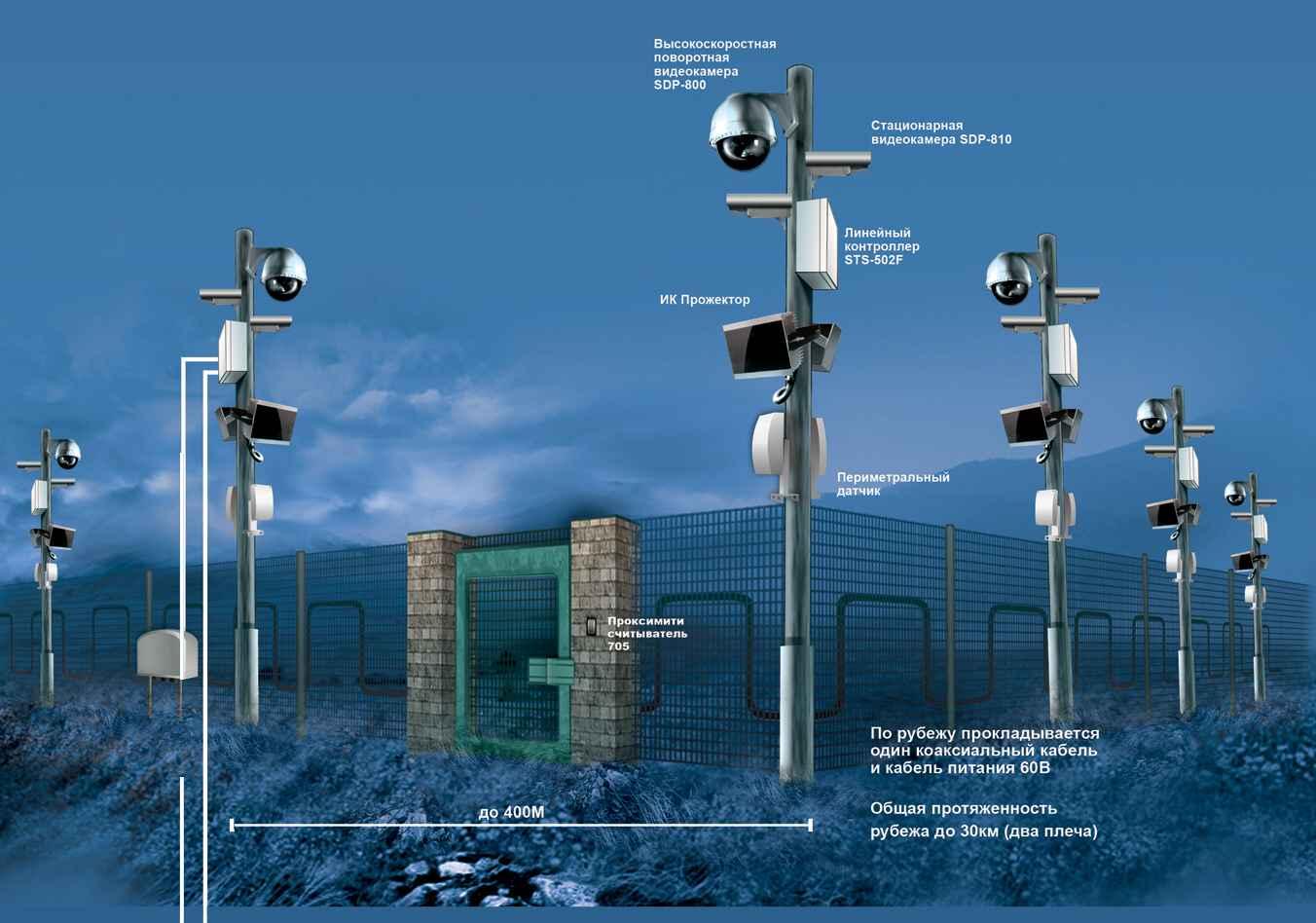

Линейная часть: представляет собой специально разработанную мачту STS-10750, предназначенную для установки оборудования, на которой размещены:

скоростная поворотная видеокамера SDP-800;
универсальный контроллер комплексной системы безопасности STS-504;
ИК прожектор STS-10220;
периметровые охранные извещатели любого типа.

Дополнительные возможности системы

Организация системы контроля и управления доступом.
Организация цифрового канала передачи данных между контроллерами STS-504 по цифровому радиоканалу Wi-Fi на расстоянии до 10 км.
Организация двусторонней аудиосвязи с удаленными участками охраняемого периметра.
Возможна организация связи охраняемого рубежа с удаленным постом мониторинга при помощи радиорелейного оборудования STS-505 на расстояние до 80 км.
Система предоставляет возможность ручного управления поворотными устройствами видеокамер, исполнительными и периферийными устройствами.
Подсистема автоматического диагностирования исправности оборудования позволяет отображать на графическом плане место и тип неисправности с детализацией до блока.
«Видеолокатор Рубеж» имеет журнал событий, в котором регистрируются, и в зашифрованном виде хранятся все события, произошедшие в системе, а также действия оператора.
Имеется возможность создавать журнал происшествий с видеороликами тревог, для предоставления на верхний уровень управления, это позволяет избирательно предоставлять только самую необходимую и важную информацию.
Видеоинформация реального времени, видеоархивы и журналы тревог всегда доступны верхнему уровню управления при подключении к серверу «Видеолокатор Рубеж» по сети.

Описание работы системы

При тревоге периметрового извещателя интеллектуальная система «Видеолокатор Рубеж» подает команду на включение прожекторов, и, в автоматическом режиме, управляя поворотной видеокамерой, наводит ее на тревожную зону охраны. После чего плавно изменяет фокусное расстояние, позволяя детально рассмотреть всю зону охраны охраняемого периметра. Имеется режим, в котором видеокамера, детектирует движение и в случае обнаружения движущейся цели, осуществляется ее захват, и автоматическое сопровождение, используя для целеуказания как изображение стационарной, так и поворотной видеокамеры.

На одном из мониторов мультимониторной системы автоматически отображается графический план охраняемого периметра и подсвечивается зона охраны, на которой произошла тревога.

На экран одного монитора выводится диалоговое окно, позволяющее оператору классифицировать тревогу как ложную, тестовую или реальную.

На других мониторах автоматически показываются видеоканалы реального времени, отображающие зону охраны охраняемого периметра, на котором произошла тревога, и видеоархивные данные, отображающие момент подачи извещателем тревожного сообщения.

«Видеолокатор Рубеж» отлично зарекомендовал себя на большом количестве объектов России и охраняет сотни километров рубежей Государственной границы РФ.

Скачать видеопрезентацию "Видеолокатор Рубеж" (67 Мб)

Скачать видеопрезентацию "Контроллеры серии STS-504" (52 Мб)

Скачать видеопрезентацию "Концепция охраны разнородных участков государственной границы" (60 Мб)

Наименование	Значение
Максимальная протяженность системы	30 километров (два плеча по 15 км)
Протяженность одного типового участка	2 км
Комплект линейного оборудования для одной зоны охраны позволяет обеспечить охрану периметра	до 400 м
Видеокамера SDP-800 цветная, 480 ТВЛ, режим День/Ночь	объектив с оптическим трансфокатором 26Х, скорость 360 гр. в сек
Дальность работы ИК прожектор STS-10220	до 200м
Контроллер STS-504 организует сеть Ethernet по коаксиальному кабелю со скоростью 100 Мбит/сек и позволяет подключить	4 стационарные или поворотные видеокамеры, 8 шлейфов периметровых охранных извещателей любых типов, и управлять 6 внешними устройствами (прожектора и пр. при помощи релейных выходов)
Максимальное расстояние между двумя контроллерами STS-504	2 км
Контроллер STS-504 представляет собой металлический бокс со степенью защиты от внешних воздействий	IP-65
Контроллер STS-504 имеет встроенные блоки питания на напряжения 12В, 24В	суммарная мощность 300Вт, что позволяет запитать все оборудование линейной части
Контроллер STS-504 функционирует при температуре окружающей среды	от -50С до +55С
Питание контроллеров STS-504	от сети 36-72В DC, 12В DC или 220В AC
Автономное питание	от комплекса энергоснабжения STL-705

Технические характеристики видеосервера

Общие
Наименование	Значение
Количество видеосерверов «Видеолокатор Рубеж» совместно используемых в одной системе	неограниченно
Глубина видеоархива	30 суток, имеется режим циклической перезаписи
Отображение и запись	16 видеоканалов в режиме реального времени
Разрешение	704*576 пикс. и скорость 25 кадров в секунду по каждому каналу
Наведение поворотной видеокамеры на объект	при клике мышкой по интересующей части изображения
Функции
Интеллектуальные функции анализа видеоизображения	имеется с возможностью классификации целей по типам
Анализ направление движения цели, скорость движения с выдачей тревожного события по результатам анализа	имеется
Режим автоматического сопровождения движущейся цели поворотной видеокамерой	имеется
Режим патрулирования поворотной видеокамерой контролируемой территории по заданным маршрутам с возможностью детекции целей в ключевых точках	имеется
Режим виртуальных линий на видеоизображении, при пересечении которых в определенном направлении инициируется тревога детектора движения	имеется
Функция резервирования видеоархива	имеется
Функция обнаружения и сохранения в базе данных лиц людей, попадающих в поле зрения видеокамер	имеется
Полнофункциональный сетевой клиент для организации удаленного рабочего места	имеется
Дополнительная настройка автоматического поведения системы	имеется
