Комплекс контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2»
Комплекс контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2» предназначен для оперативного наблюдения и съемки мест чрезвычайных происшествий (или оценки вероятности их возникновения), обнаружения нарушителей режима, розыска пропавших граждан, в том числе в условиях ограниченного доступа

Назначение

Комплекс контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2» предназначен для оперативного наблюдения и съемки мест чрезвычайных происшествий (или оценки вероятности их возникновения), обнаружения нарушителей режима, розыска пропавших граждан, в том числе в условиях ограниченного доступа.

Конструктивно комплекс состоит из беспилотного летательного аппарата (БЛА) «Альбатрос 2» c целевой нагрузкой, модуля электропитания, зарядного устройства, антенного модуля с поворотным устройством, наземной станции на базе ноутбука, транспортировочного контейнера и тент – палатки.

БЛА «Альбатрос 2» оснащен съемной полезной нагрузкой – видеокамерой на гиростабилизированной платформе ПН-АБ2-ВК2-10.

Комплекс контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2» может включать в себя съемную целевую нагрузку – тепловизор на гиростабилизированной платформе, зарядное устройство для зарядки до 4 АКБ одновременно, а также манипулятор для ручного управления БЛА. Съемная целевая нагрузка меняется легко и быстро и подключается без предварительных настроек.

Электропитание БЛА и целевой нагрузки осуществляет модуль электропитания.

Работа БЛА осуществляется под управлением базового серверного ПО «Синергет» посредством мобильной наземной станции управления (НСУ) на базе ноутбука.

Беспроводной канал связи между БЛА и НСУ осуществляет антенный модуль с поворотным устройством.


Комплект поставки

Наименование, ед. изм.

Кол-во

БЛА «Альбатрос 2», шт.

1

Видеокамера на гиростабилизированной платформе ПН-АБ2-ВК2-10, шт.

1

Антенный модуль с поворотным устройством, шт.

1

Модуль электропитания, шт.

3

Зарядное устройство iCharger 306B 1-6S 30A 1000W, шт.

1

Блок питания Skyrc efuel 30a, шт.

1

Наземная станция управления, шт.

1

Транспортировочный кейс, шт.

1

Тепловизор на гиростабилизированной платформе ПН-АБ2-Т1, шт.

*

Зарядное устройство, шт.

*

Тент - палатка Outventure Royal House, шт.

1

Многофункциональный анемометр Мегеон 11990, шт.

1

Упаковка

1

Комплект ЗИП-О, к-т

**

Формуляр, экз.

1

Руководство по эксплуатации, экз.

1

1 Количество составных частей комплекса, отмеченных знаком «*», определяется договором на поставку.

2 Комплект ЗИП-О, отмеченный знаком «**», поставляется по отдельному договору, согласованному с Заказчиком, в соответствии с ведомостью ЗИП-О СТВФ.425973.190 ЗИ.

Особенности конструкции

БЛА «Альбатрос 2» представляет собой беспилотный летательный аппарат (квадрокоптер) с четырьмя электродвигателями, имеет неразборную конструкцию. Корпус БЛА изготовлен из композитных материалов.

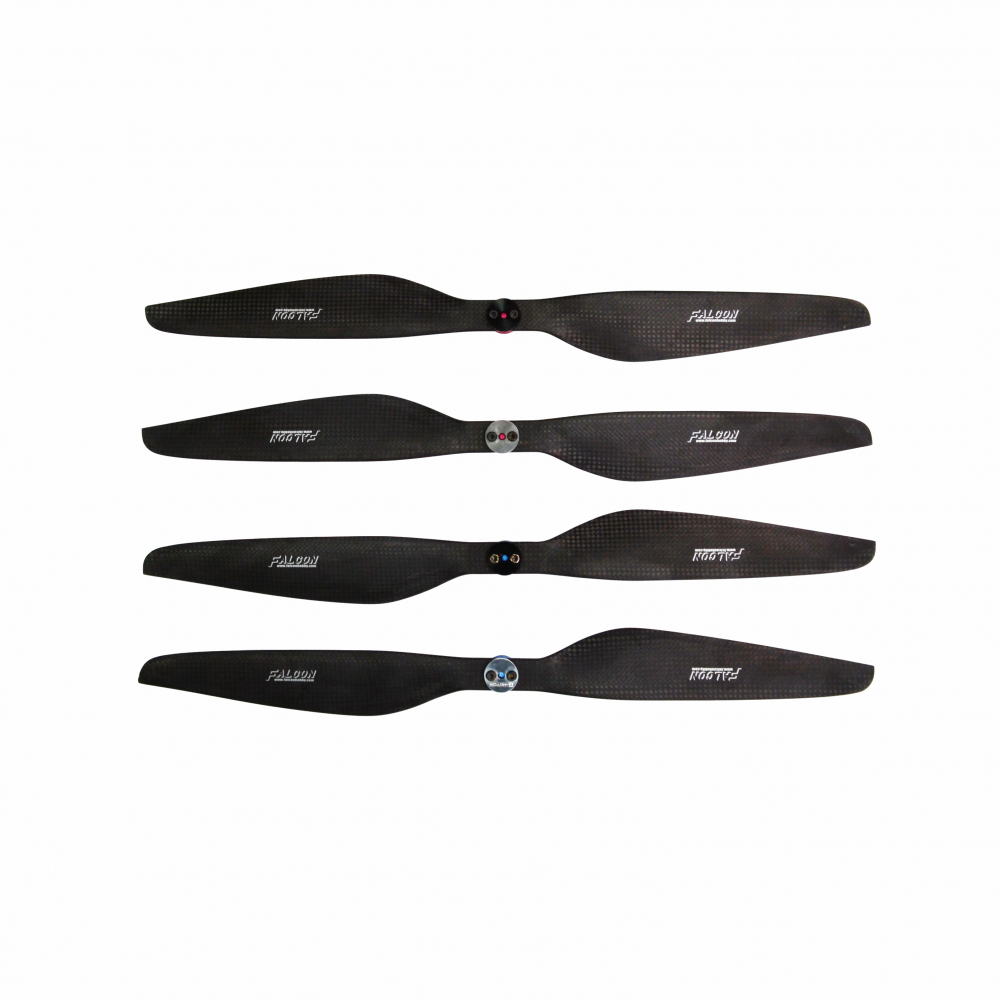

На БЛА устанавливаются электрические бесколлекторные двигатели с прямым приводом на воздушные винты. К задней части БЛА, крепится модуль электропитания с ИУ. Целевая нагрузка размещается на быстросъемном замке в нижней части БЛА.

Система стабилизации имеет в своей основе искусственный горизонт, построенный на математическом аппарате кватернионных преобразований, коррекция искусственного горизонта осуществляется по оригинальному запатентованному алгоритму.

Поворотное устройство служит для наведения антенны на БЛА по азимуту и углу места в процессе полета. Имеет в своем составе магнитный компас, приемник спутниковой навигации и аккумуляторную батарею.

Оператор управляет БЛА с помощью наземной станции управления путем подачи команд, например: «взлет», «посадка», «вверх на 5 м», «вправо на 5 м», «двигаться в точку с координатами…» и так далее. Отличительной особенностью является возможность совершения автоматического полёта по проложенному маршруту.

Возможности управления:

· полет по предварительно составленному полетному заданию;

· полет без использования предварительно подготовленной карты и полетного задания;

· переход с автоматического на ручное управление с применением манипулятора и обратно.

Оператор может прервать полет по запрограммированному полётному заданию в любой момент, БЛА выполнит остановку и продолжит автоматический полет по маршруту после осмотра привлёкшего внимание оператора объекта.

Радиоканал системы управления и телеметрии разработан с учетом требований помехоустойчивости и защиты передаваемых данных. Помехоустойчивость обеспечивается скачкообразным изменением несущей частоты передаваемого сигнала, данные передаются в маскированном виде.

Встроенное СПО обеспечивает многоуровневую защиту от неверных действий оператора, повышающую надежность эксплуатации комплекса контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2».

Имеется возможность трансляции видеоизображения, получаемого в режиме реального времени с БЛА «Альбатрос 2», в региональный ситуационный центр и/или мобильный пункт управления.


Область применения

Комплекс контроля прилегающей территории на основе беспилотного летательного аппарата «Альбатрос 2» применяется для решения поисковых и разведывательно-поисковых задач и обеспечения пограничной службы, МВД, МЧС многофункциональным комплексом воздушной разведки и наблюдения.

Наименование параметра

Значение

Высота эффективного применения, м

20-300

Скорость полета, км/ч

- м/с;

- уменьшение скорости полета, до, м/с

от 0 до 54

от 0 до 15

1

Максимальная высота точки взлета над уровнем моря, м

3000

Радиус действия, до, м

4000

Максимальная скорость ветра, м/с, при которой обеспечивается эффективное применение БЛА

10

Максимальные порывы ветра, при полете по маршруту, м/с

14

Максимальная вертикальная скорость, м/с

- при подъеме

- при снижении


5

2,5

Максимальное полетное время на уровне моря при стандартных условиях*, до, мин.

40

Время подготовки к использованию одним человеком, до, мин.

10

Управление по закрытому цифровому радиоканалу Частота, МГц / Дальность до, км

868 / 6

Гироскопическая стабилизация платформы видеокамеры (тепловизора)

Крен/Тангаж

Удержание позиции съемки /Полет по заранее записанному маршруту, с использованием сигналов позиционирования

Глонасс / GPS

Автовозврат при снижении напряжения питания

Да

Прерывание полетного задания по команде оператора с возможностью ручного управления БЛА

Да

Разрешение видеокамеры ПН-АБ2-ВК2-10, Мп

2

Фокусное расстояние ПН-АБ2-ВК2-10, мм

5-50

Диапазон рабочих температур, ºС**

от -25 до +50

Взлетный вес БЛА с полезной нагрузкой ПН-АБ2-ВК2-10, до, кг

3,8

Общий вес комплекта до, кг

40

Габаритные размеры БЛА (без воздушных винтов), не более, мм

- длина

- ширина

- высота в положении стоянки


620

620

150

* Стандартные условия: нормальное давление 760 мм.рт.ст., скорость ветра до 3 м/с, температура от 0ºС и выше.

** При условии предварительной выдержки модулей электропитания в течение двух часов до момента старта, при положительной температуре.
