НАЗНАЧЕНИЕ
Линейный двухпозиционный оптико-электронный извещатель охранный СТС-123 предназначен для обнаружения человека, пересекающего охраняемый рубеж.
ОБЛАСТИ ПРИМЕНЕНИЯ
- как самостоятельное средство охранной сигнализации
- в составе систем охраны периметров и протяженных рубежей
- в составе комплексных систем обеспечения безопасности объекта
ИСПОЛНЕНИЕ
- извещатель состоит из передающего и приемного блоков, размещаемых на противоположных концах охраняемого участка на заграждении или на специальных опорах (опоры приобретаются отдельно)
- передающий и приемный блоки выполнены в пластиковых корпусах и оснащены обогревателями
- передающий и приемный блоки снабжены световыми индикаторами «Питание» и «Тревога», а также цифровым индикатором уровня сигнала
ВОЗМОЖНОСТИ
- формирование потока ИК-лучей между приемником и передатчиком и выдача тревожного извещения при его пересечении нарушителем
- обнаружение несанкционированного вскрытия корпуса и выдача тревожного извещения
- передача тревожного извещения по проводному каналу связи на приемно-контрольное оборудование
ОСОБЕННОСТИ
- интеллектуальный режим обработки сигнала, позволяющий отличать прямые и переотраженные ИК-лучи и извещать о возникших помехах
- автоматическое включение встроенного обогревателя при понижении температуры внутри блока до критического значения, заданного по умолчанию
- ориентация в пространстве в вертикальном и горизонтальном положениях передающего и приемного блоков при креплении их на кронштейны
- ориентация линз передатчика и приемника в пространстве (поворот на угол ±10° по вертикали и ±90° по горизонтали)
- взаимозаменяемость однотипных блоков
КОМПЛЕКТ ПОСТАВКИ
Наименование |
Кол-во |
Извещатель охранный СТС-123, в составе: |
|
- приемник |
1 шт. |
- передатчик |
1 шт. |
Комплект монтажных частей, в составе: |
1 к-т |
- Винт М4,2х25 DIN 7981 |
4 шт. |
- Скоба крепежная IVTEX CO |
2 шт. |
- Клеммник 2EDGK-5.08-10P-14-00A(H) |
2 шт. |
Упаковка |
1 шт. |
Комплект ЗИП-О |
1 к-т |
Паспорт |
1 экз. |
Руководство по эксплуатации* |
– |
*При поставке партии изделий или изделия в составе комплекса руководство по эксплуатации поставляется в одном экземпляре. При единичной поставке руководство по эксплуатации поставляется на каждое изделие. |
|

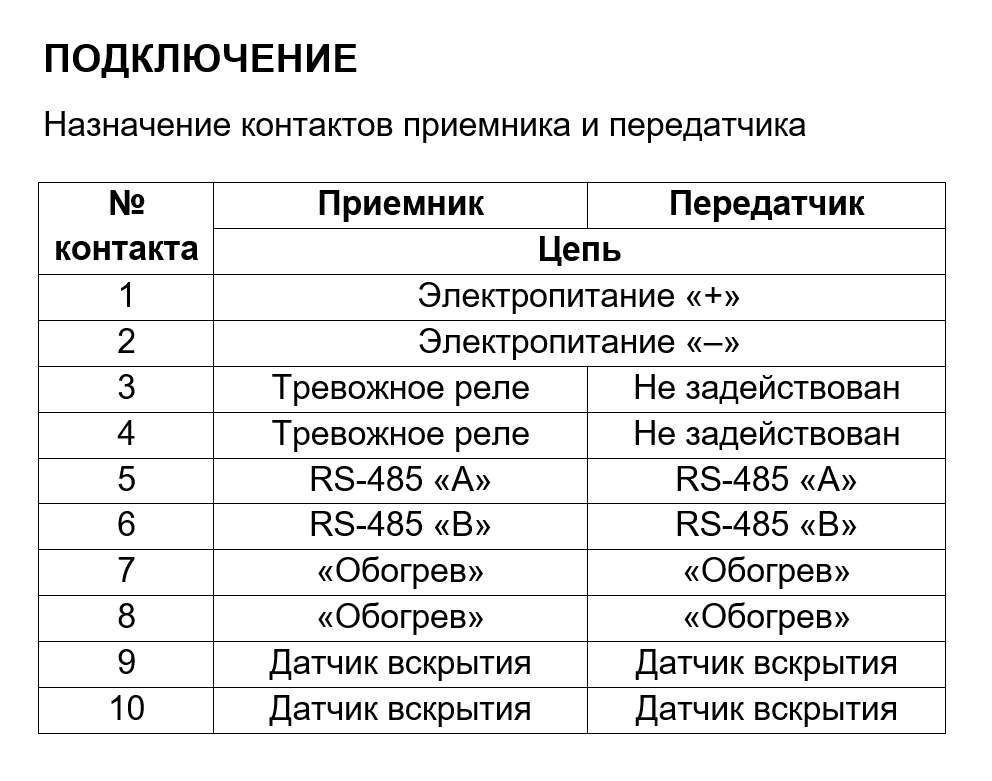

НАДЕЖНОСТЬ И ГАРАНТИЯ
- Назначенный срок службы – 10 лет.
Наименование параметра |
Значение |
Длина зоны обнаружения, м |
от 1 до 100 |
Коэффициент запаса по оптическому сигналу (на максимальной дальности) |
100 |
Число ИК-лучей, работающих синхронно, шт. |
2 |
Напряжение электропитания постоянного тока, В |
от 12 до 36 |
Потребляемый ток при напряжении электропитания 12 В: - ПРМ не более, мА - ПРД не более, мА |
40 10 |
Потребляемый ток обогрева каждого блока при напряжении электропитания 12 В, не более, А |
0,15 |
Обеспечение дискретного изменения чувствительности четырех ступеней в диапазоне, мс |
от 50 до 700 |
Помехозащищенность изделия в диапазоне, мс |
от 35 до 280 |
Помехоустойчивость изделия от электроосветительных приборов, питающихся от сети переменного тока, не менее, лк |
2000 |
Помехоустойчивость изделия от солнца и источников освещения, питающихся от источников постоянного тока, не менее, лк |
30000 |
Максимальные оптические потери (на максимальной дальности), не более, % |
99 |
Формирование сигнала «ТРЕВОГА» путем размыкания контактов выходной цепи |
Да |
Информативность по шлейфу |
5 |
Информативность по шине RS-485 |
8 |
Время технической готовности извещателя, не более, с |
30 |
Эффективная ширина излучения, см |
20 |
Длительность тревожного извещения, не менее, с |
2 или 5 (настр.) |
Время восстановления дежурного режима, не более, с |
10 |
Выдача тревожного извещения при вскрытии корпуса |
Да |
Поворот оптического узла по вертикали, не менее |
20° |
Поворот оптического узла по горизонтали, не менее |
180° |
Наличие в приемнике светодиодных индикаторов: «тревога» и «питание» |
Да |
Наличие семисегментного цифрового индикатора уровня сигнала |
Да |
Индикация «уровень» отображает три режима состояния в зависимости от уровня принимаемого сигнала |
Да |
Тип интерфейса |
RS-485, TTL |
Режим работы |
круглосуточно |
Взаимозаменяемость однотипных блоков |
Да |
Обеспечен интеллектуальный режим обработки сигнала, позволяющий отличать прямые и переотраженные ИК-лучи, попадающие на оптическое окно приемника, и формирующий извещение «ТРЕВОГА» при пересечении прямого ИК-луча при мешающем воздействии переотраженных ИК-лучей |
Да |
Длина волны, нм |
920 |
Наработка на ложное срабатывание, не менее, ч |
1200 |
Средняя наработка на отказ изделия в дежурном режиме, часов |
60000 |
Диапазон рабочих температур, °С |
от –40 до +50 |
Сохранение работоспособности в условиях воздействия повышенной относительной влажности при температуре 30°С, % |
98 |
Защита от попадания внутрь твердых тел (пыли) и воды |
IP 54 |
Габаритные размеры каждого блока, мм |
170х81х78 |
Масса, не более, кг |
1 |
Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
