Радиолокатор TBS-RLS
Радиолокатор TBS-RLS предназначен для обнаружения и идентификации движущихся объектов на открытых земных и водных пространствах.

НАЗНАЧЕНИЕ

Радиолокатор TBS-RLS предназначен для обнаружения и идентификации движущихся объектов на открытых земных и водных пространствах.

ОБЛАСТИ ПРИМЕНЕНИЯ

  • системы дальнего обнаружения
  • в составе комплексных систем безопасности объектов

ИСПОЛНЕНИЕ

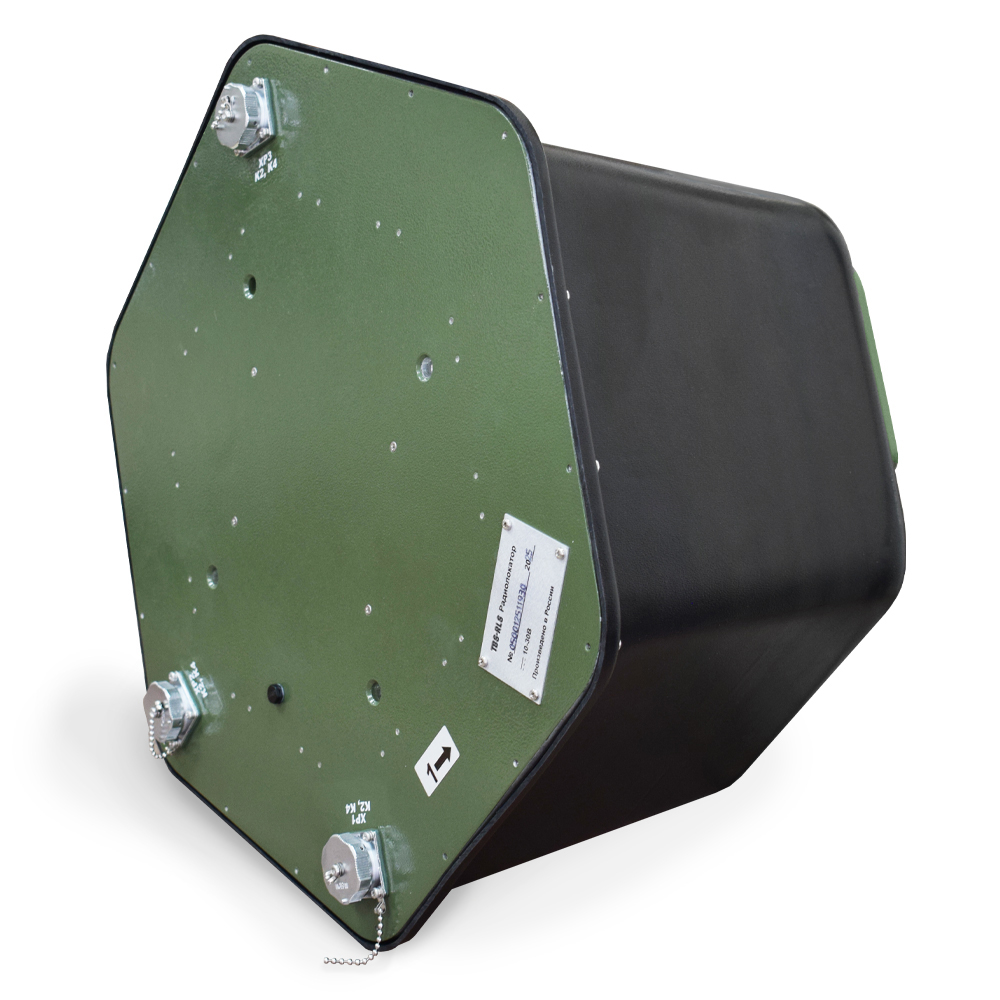

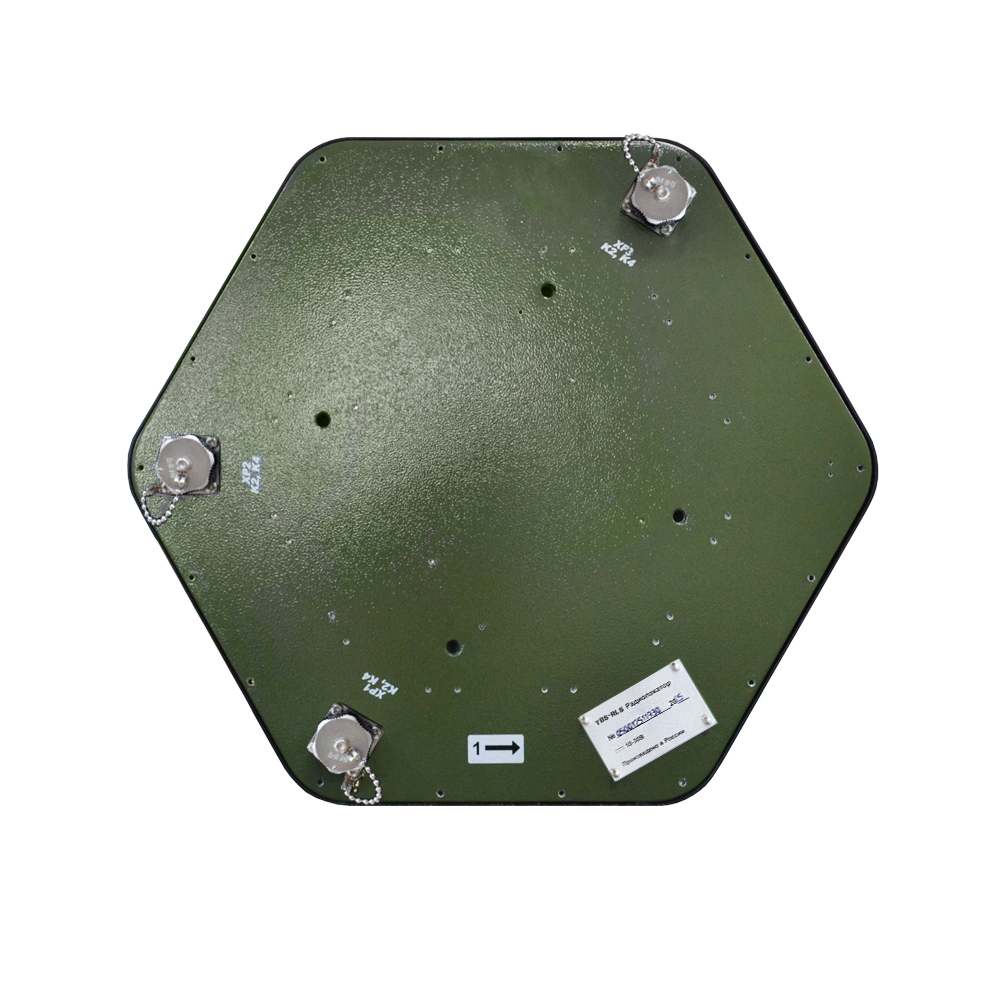

  • выполнен в пластиковом ударопрочном корпусе
  • внутри корпуса размещены электронные платы и антенны

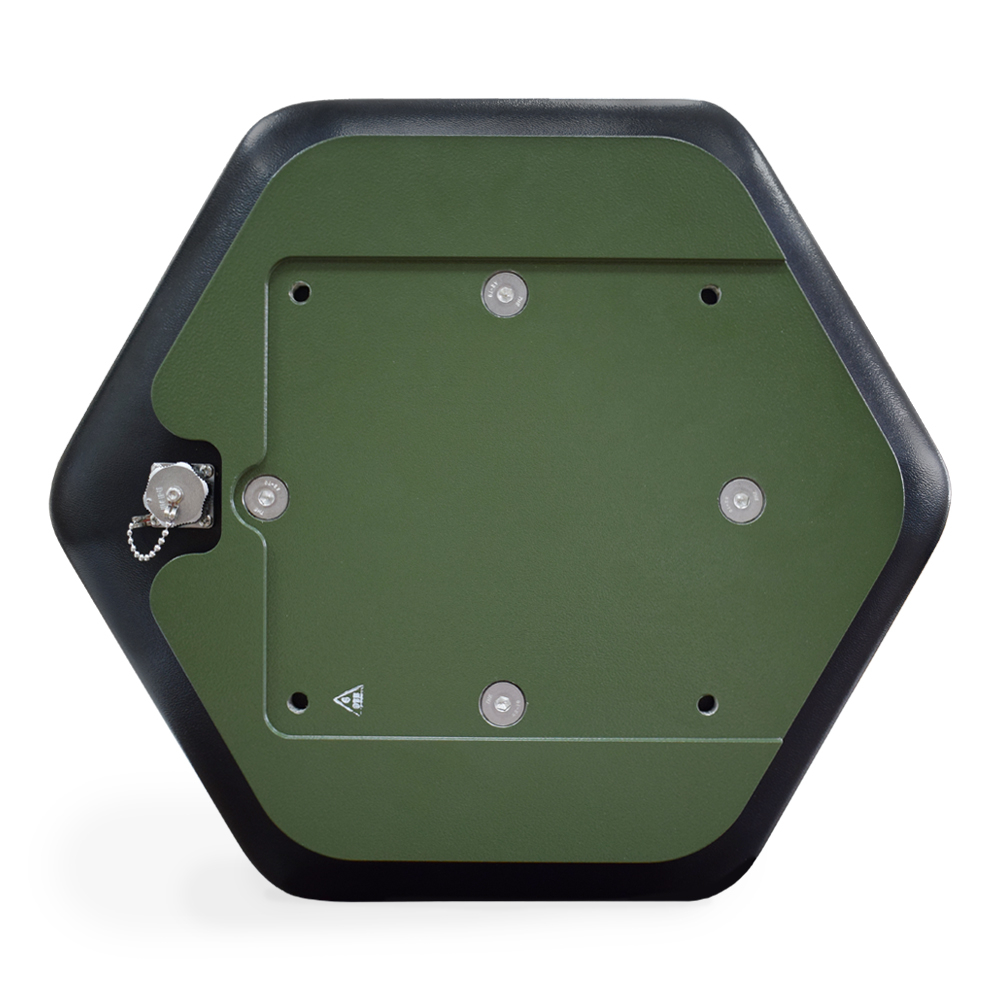

  • на корпусе расположена алюминиевая платформа для установки поворотного устройства

ВОЗМОЖНОСТИ

  • обнаружение движущихся объектов и определение их типа
  • определение траектории передвижения объекта и расстояния до него
  • фильтрация помех
  • развертывание сетевой структуры из нескольких радиолокаторов с взаимным перекрытием секторов наблюдения

ОСОБЕННОСТИ

  • сертифицирован в соответствии с требованиями ПП № 969 от 26.09.2016 г.
  • круглосуточная работа в любых погодных условиях
  • простота развертывания и обслуживания
  • быстрое обнаружение объекта с высокой точностью
  • низкое энергопотребление и безопасный уровень питающего напряжения
  • низкая мощность электромагнитного излучения
  • низкая вероятность ложных тревог

КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Радиолокатор TBS-RLS

1 шт.

Комплект монтажных частей, в составе:

1 к-т

- Болт М10x40 A2 ГОСТ 7805-70

4 шт.

- Шайба М10 А2 DIN 7980

8 шт.

- Шайба М10 А2 ГОСТ 11371-78

8 шт.

- Болт М10x25 A2 ГОСТ 7805-70

4 шт.

- Пакет с замком Ziplock (зиплок) гриппер 100 х 150

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации*

*При поставке партии изделий или изделия в составе комплекса руководство по эксплуатации поставляется в одном экземпляре. При единичной поставке руководство по эксплуатации поставляется на каждое изделие.

НАДЕЖНОСТЬ И ГАРАНТИЯ

  • Гарантийный срок эксплуатации – 2 года.
  • Средний срок службы до списания – не менее 8 лет.

Наименование параметра

Значение

Максимальная дальность обнаружения (при высоте установки над поверхностью не менее 14 м), не менее*, м:

- человек

- транспортное средство


2300

2300

Минимальная дальность обнаружения (при высоте установки над поверхностью не менее 3 м), м

20

Протяженность рабочего сектора, до, м

2300

Ширина рабочего сектора, град

360

Ширина луча антенны по углу места, град

18

Разрешение по дальности, не менее, м

6

Разрешение по радиальной скорости, не менее, км/ч

0,6

Диапазон радиальных скоростей обнаруживаемых объектов, км/ч

от 0,72 до 140

Точность определения дальности объекта, м

±5

Точность определения азимута объекта, град

0,25

Максимальное количество одновременно вычисляемых траекторий обнаруженных объектов

90

Полоса рабочих частот, МГц

от 5350 до 5650

Средняя мощность излучения, мВт, не более

400

Частота обновления выходной (траекторной) информации, не менее, Гц

12

Тип диаграммы направленности

фиксированный

Количество частотных литер

8

Время обнаружения траектории объекта, не более, сек. (при наличии условий радиовидимости в данной точке появления объекта)

4

Внешний интерфейс

10М Ethernet

Напряжение электропитания постоянного тока, В

10–30

Потребляемая мощность, не более, Вт

11

Среднее время наработки на отказ, не менее, часов

30000

Диапазон рабочих температур, °С

от –40 до +50

Габаритные размеры, не более, мм

466x523х315

Масса, не более, кг

15

*При пассивных помехах, свыше 50% в зоне детектирования, получение точной радиолокационной картины невозможно. Необходимо также учитывать, что дальность определения цели при таких помехах уменьшается до 1500-1600 метров. На расстояниях 2100-2300 метров допускается неуверенное обнаружение цели, т.е. возможны периодические потери цели при ее движении в зоне детектирования радиолокатора

Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
