Извещатель охранный STS-123

Российское производство Реестровый номер 10421940

Линейный двухпозиционный оптико-электронный охранный извещатель STS-123 предназначен для обнаружения человека, пересекающего охраняемый рубеж.

Фотогалерея

Описание
Технические характеристики
Документация

НАЗНАЧЕНИЕ

ОБЛАСТИ ПРИМЕНЕНИЯ

как самостоятельное средство охранной сигнализации
в составе систем охраны периметров и протяженных рубежей
в составе комплексных систем обеспечения безопасности объекта

ИСПОЛНЕНИЕ

извещатель состоит из передающего и приемного блоков, размещаемых на противоположных концах охраняемого участка на заграждении или на специальных опорах (опоры приобретаются отдельно)
передающий и приемный блоки выполнены в пластиковых корпусах и оснащены обогревателями
передающий и приемный блоки снабжены световыми индикаторами «Питание» и «Тревога», а также цифровым индикатором уровня сигнала

ВОЗМОЖНОСТИ

формирование ИК-лучей между приемником и передатчиком и выдача тревожного извещения при их пересечении нарушителем
обнаружение несанкционированного вскрытия корпуса и выдача тревожного извещения
передача тревожного извещения по проводному каналу связи на приемно-контрольное оборудование

ОСОБЕННОСТИ

интеллектуальный режим обработки сигнала, позволяющий отличать прямые и переотраженные ИК-лучи и извещать о возникших помехах
автоматическое включение встроенного обогревателя при понижении температуры внутри блока до критического значения, заданного по умолчанию
ориентация в пространстве в вертикальном и горизонтальном положениях передающего и приемного блоков при креплении их на кронштейны
ориентация линз передатчика и приемника в пространстве (поворот на угол ±10° по вертикали и ±90° по горизонтали)
взаимозаменяемость однотипных блоков

КОМПЛЕКТ ПОСТАВКИ

Наименование	Кол-во
Извещатель охранный STS-123, в составе:
- приемник	1 шт.
- передатчик	1 шт.
Комплект монтажных частей СТВФ.425951.045, в составе:	1 к-т
- Винт М4,2х25 DIN 7981	4 шт.
- Скоба крепежная IVTEX CO	2 шт.
- Клеммник 2EDGK-5.08-10P-14-00A(H)	2 шт.
Упаковка тип 5	1 шт.
Комплект ЗИП-О, в составе:	1 к-т
- Винт М4,2х25 DIN 7981	4 шт.
- Скоба крепежная IVTEX CO	2 шт.
- Пакет с замком Ziplock	1 шт.
Паспорт	1 экз.
Руководство по эксплуатации*	–
*При поставке партии изделий или изделия в составе комплекса руководство по эксплуатации поставляется в одном экземпляре. При единичной поставке руководство по эксплуатации поставляется на каждое изделие.

НАДЕЖНОСТЬ И ГАРАНТИЯ

Гарантийный срок эксплуатации – 2 года.
Назначенный срок службы – 10 лет.

Наименование параметра	Значение
Длина зоны обнаружения, м	от 1 до 100
Коэффициент запаса по оптическому сигналу (на максимальной дальности)	100
Число ИК-лучей, работающих синхронно, шт	2
Напряжение электропитания постоянного тока, В	от 9 до 30
Потребляемый ток при напряжении электропитания 12 В: - ПРМ не более, мА - ПРД не более, мА	40 10
Потребляемый ток обогрева каждого блока при напряжении электропитания 12 В, не более, А	0,15
Обеспечение дискретного изменения чувствительности четырех ступеней в диапазоне, мс	от 50 до 700
Помехозащищенность изделия в диапазоне, мс	от 35 до 280
Помехоустойчивость изделия от электроосветительных приборов, питающихся от сети переменного тока, не менее, лк	2000
Помехоустойчивость изделия от солнца и источников освещения, питающихся от источников постоянного тока, не менее, лк	30000
Максимальные оптические потери (на максимальной дальности), не более, %	99
Формирование сигнала «ТРЕВОГА» путем размыкания контактов выходной цепи	Да
Информативность по шлейфу	5
Информативность по шине RS-485	8
Время технической готовности извещателя, не более, с	30
Эффективная ширина излучения, см	20
Длительность тревожного извещения, не менее, с	2 или 5 (настр.)
Время восстановления дежурного режима, не более, с	10
Выдача тревожного извещения при вскрытии корпуса	Да
Поворот оптического узла по вертикали, не менее	20°
Поворот оптического узла по горизонтали, не менее	180°
Наличие в приемнике светодиодных индикаторов: «тревога» и «питание»	Да
Наличие семисегментного цифрового индикатора уровня сигнала	Да
Индикация «уровень» отображает три режима состояния в зависимости от уровня принимаемого сигнала	Да
Тип интерфейса	RS-485, TTL
Режим работы	круглосуточно
Взаимозаменяемость однотипных блоков	Да
Обеспечен интеллектуальный режим обработки сигнала, позволяющий отличать прямые и переотраженные ИК-лучи, попадающие на оптическое окно приемника, и формирующий извещение «ТРЕВОГА» при пересечении прямого ИК-луча при мешающем воздействии переотраженных ИК-лучей	Да
Длина волны, нм	920
Наработка на ложное срабатывание, не менее, ч	1200
Средняя наработка на отказ изделия в дежурном режиме, часов	60000
Диапазон рабочих температур, °С	от –40 до +70
Сохранение работоспособности в условиях воздействия повышенной относительной влажности при температуре 30°С, %	98
Защита от попадания внутрь твердых тел (пыли) и воды	IP 54
Габаритные размеры каждого блока, мм	170х81х78
Масса, не более, кг	1

Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.

Полное описание продукта Извещатель охранный STS-123

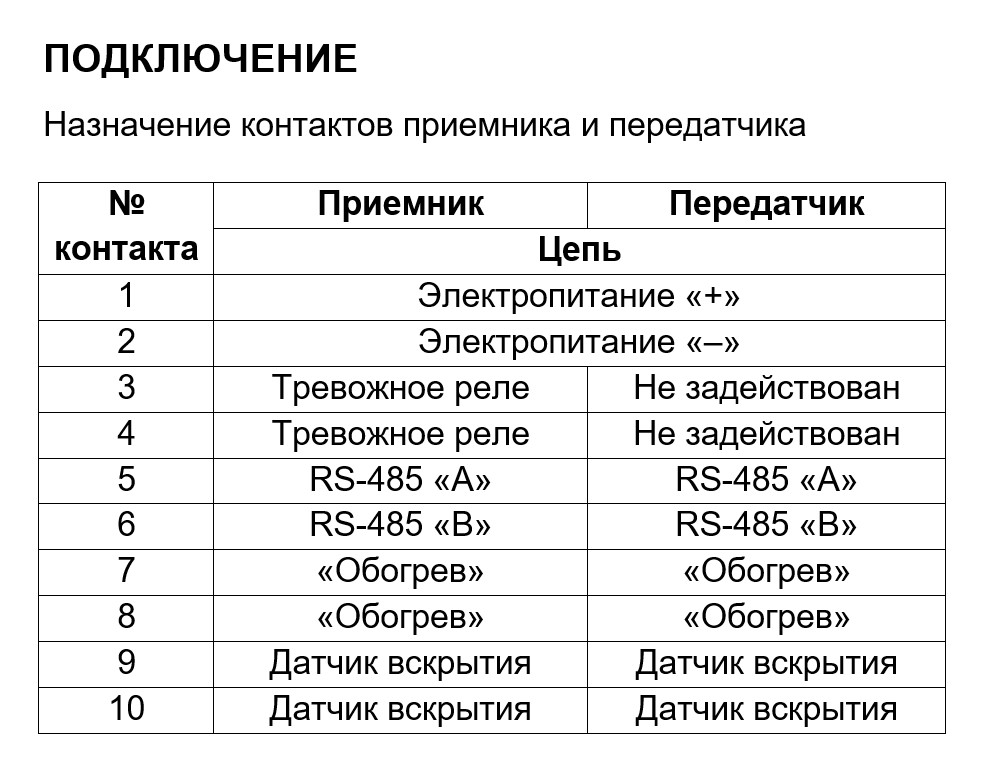

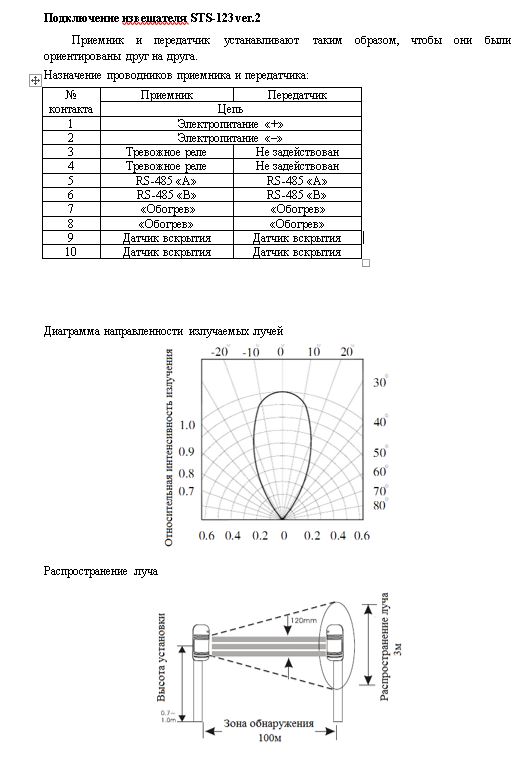

Подключение извещателя STS-123
