НАЗНАЧЕНИЕ
Быстроразворачиваемый автономный мобильный комплекс видео-тепловизионного наблюдения «Муром-П» предназначен для круглосуточного дистанционного видео-тепловизионного и радиолокационного наблюдения, контроля и охраны открытых участков местности, подступов, периметров и путей передвижения к объектам.
Комплекс может быть сформирован из трех вариантов исполнения базового комплекта и двух вариантов комплектов развития. В полном составе комплекс обеспечивает:
- обнаружение и распознавание объектов типов «автомобиль» и «человек» на контролируемом участке местности посредством видео-тепловизионного и радиолокационного наблюдения
- передачу полученной информации на удаленный пост мониторинга по беспроводной технологии
- формирование и выдачу тревожных извещений
- определение и уточнение координат нарушителей, отслеживание траектории их перемещения и отображение в режиме реального времени на карте местности с указанием информации об объектах
- собственную безопасность комплекса и личного состава расчета
В зависимости от используемого базового комплекта комплекс может работать как стационарно от промышленной сети напряжением 220 В, так и автономно от солнечных батарей или от бензогенератора.
ОБЛАСТИ ПРИМЕНЕНИЯ
- обеспечение охраны государственной границы на протяженных и открытых участках местности
- использование в качестве вспомогательного средства охраны на объектах
- обеспечение безопасности мест временной дислокации групп людей или воинских формирований путем контроля и охраны подступов к местам их размещения
ИСПОЛНЕНИЕ
- комплекс состоит из поста мониторинга в составе комплекта защищенного ноутбука, обеспечивающего прием, обработку и хранение информации, и линейной части, обеспечивающей получение информации и ее передачу на пост мониторинга
- основные узлы комплекса выполнены в сборно-разборной форме
- для упаковки и транспортирования составных частей комплекса используются защищенные специальные кейсы
- работа комплекса осуществляется под управлением СПО «Муром-П»
ВОЗМОЖНОСТИ
- интеллектуальное видеонаблюдение открытых пространств в режиме реального времени
- сканирование контролируемого пространства в ручном и автоматизированном режимах
- определение (уточнение) места нарушения охраняемого участка местности и подача команды (сигнала) «Тревога»
- отображение информации в реальном масштабе времени на мониторе станционной части и архивирование событий
- определение местоположения личного состава расчета на карте местности при помощи GPS-приемника
- обнаружение и сопровождение целей видеокамерой и тепловизором, установленными на поворотном устройстве
- отображение информации об извещателях (при использовании комплекта развития № 1 «Мангуст») с их привязкой к карте местности, контроль их состояния, а также звуковое и визуальное оповещение оператора в случае тревоги, при этом поворотное устройство с установленными видеокамерой и тепловизором автоматически наводится на тревожный участок
- радиолокационное наблюдение за контролируемым пространством (при использовании комплекта развития № 2 «Радиолокатор»), в том числе с одновременным отслеживанием нескольких целей
- автономное электропитание комплекса (для базовых комплектов Исп. -00 и Исп. -01) от солнечных батарей или от бензогенератора
- организация канала связи с удаленным постом мониторинга (для базовых комплектов Исп. -00 и Исп. -01)
ОСОБЕННОСТИ
- индивидуальное оповещение звуковыми, световыми и вибрационными сигналами личного состава расчета о тревожном событии
- возможность загрузки карт местности и привязка к ним посредством встроенного GPS-приемника
- определение азимута и дальности до цели
- классификация целей по типу с отображением на карте местности
- возможность одновременного отображения видео и видеоархива в режиме реального времени
- быстрое развертывание комплекса на охраняемом участке
- длительная работа в автономном режиме
- высокая степень мобильности комплекса, обусловленная сборно-разборной конструкцией его составных частей и кейсами для их хранения и безопасного транспортирования
- обеспечение собственной безопасности комплекса охранными извещателями при использовании комплекта развития № 1 «Мангуст»
КОМПЛЕКТ ПОСТАВКИ
Комплекс может поставляться в трех исполнениях базового комплекта с двумя вариантами комплектов развития.
Обозначение |
Наименование |
Кол-во |
СТВФ.424252.035 |
Базовый комплект (Исп. -00) |
* |
СТВФ.424252.035-01 |
Базовый комплект (Исп. -01) |
* |
СТВФ.424252.035-02 |
Базовый комплект (Исп. -02) |
* |
СТВФ.425624.004 |
Комплект развития № 1 «Мангуст» |
* |
СТВФ.425149.002 |
Комплект развития № 2 «Радиолокатор» |
* |
СТВФ.424252.120 РЭ |
Руководство по эксплуатации |
1 экз. |
СТВФ.424252.120 ФО |
Формуляр |
1 экз. |
*Количество комплектов определяется договором на поставку. |
||
Базовый комплект имеет три исполнения:
- Исп. -00 – для обнаружения и распознавания цели типа «автомобиль» и «человек», с автономным электропитанием и беспроводной связью;
- Исп. -01 – для обнаружения и распознавания цели типа «автомобиль» и «человек» с автономным электропитанием, беспроводной связью и увеличенной дальностью тепловизионного наблюдения;
- Исп. -02 – для обнаружения и распознавания цели типа «автомобиль» и «человек» с увеличенной дальностью тепловизионного наблюдения и стационарного использования, с электропитанием от промышленной сети напряжением 220 В.
Наименование |
Кол-во в базовом комплекте |
||
Исп. -00 |
Исп. -01 |
Исп. -02 |
|
Мачта STS-10901 СТВФ.425733.003 |
1 шт. |
1 шт. |
– |
Мачта STS-10903 СТАЕ.425733.026 |
1 шт. |
1 шт. |
– |
Поворотное устройство SDP-881 СТАЕ.426459.078 |
1 шт. |
1 шт. |
1 шт. |
Видеокамера дальнего обзора SDP-8083 СТВФ.426459.037 |
1 шт. |
1 шт. |
1 шт. |
Тепловизор SDP-8815М СТАЕ.426459.080 |
1 шт. |
– |
– |
Тепловизор SDP-8615М СТВФ.426459.162 |
– |
1 шт. |
1 шт. |
Блок БРДМ-К СТВФ.426469.015 |
1 шт. |
1 шт. |
– |
Блок питания 12В/24В БПМ24 СТАЕ.426471.596 |
1 шт. |
1 шт. |
– |
Блок аккумуляторный СТАЕ.426479.043 |
2 шт. |
2 шт. |
1 шт. |
Зарядное устройство СТАЕ.426479.044 |
1 шт. |
1 шт. |
1 шт. |
Комплект автономного питания STL-724 СТАЕ.426471.588 |
1 к-т |
1 к-т |
– |
Комплект автономного питания STL-725 СТАЕ.426471.586 |
1 к-т |
1 к-т |
– |
Контроллер связи STS-507 СТАЕ.424252.037 |
2 шт. |
2 шт. |
– |
Комплект кабелей подключения СТАЕ.424921.006 |
1 к-т |
1 к-т |
– |
Комплект кабелей подключения СТВФ.424921.066 |
– |
– |
1 к-т |
Комплект защищенного ноутбука СТВФ.426471.135 |
1 к-т |
1 к-т |
1 к-т |
Комплект монтажных частей СТАЕ.424921.007 |
1 шт. |
1 шт. |
– |
Упаковка СТВФ.305643.025 |
1 шт. |
1 шт. |
– |
Упаковка СТВФ.305643.036 |
– |
– |
1 шт. |
Комплект ЗИП-О СТВФ.425973.104 |
1 шт. |
1 шт. |
– |
Комплект ЗИП-О СТВФ.425973.113 |
– |
– |
1 шт. |
Антенна RFE 5300/23HV |
2 шт. |
2 шт. |
– |
Палатка защитного цвета |
1 шт. |
1 шт. |
– |
Наименование |
Кол-во |
Ретранслятор STS-931P СТВФ.425664.001-01 |
1 шт. |
Индивидуальный оповещатель Уником-Амулет СТАЕ.425549.001 |
4 шт. |
Носимый комплект Уником-1-Н СТАЕ.425664.013 |
1 шт. |
Извещатель охранный STS-102P СТВФ.421878.004 |
8 шт. |
Струбцина СТВФ.301119.002 |
8 шт. |
Комплект рюкзака СТВФ.305143.002 |
1 шт. |
Стойка передвижная СТВФ.301422.005 |
1 шт. |
Транспортировочный кейс СТВФ.301172.023 |
1 шт. |
Комплект ЗИП-О СТВФ.425973.105 |
1 шт. |
Зарядное устройство STS-943M СТВФ.436111.001 |
1 шт. |
Тренога СТВФ.301422.002 |
9 шт. |
Наименование |
Кол-во |
Радиолокатор STS-177 СТВФ.425142.001 |
1 шт. |
Комплект ЗИП-О СТВФ.425973.106 |
1 шт. |
Транспортировочный кейс СТВФ.301172.024 |
1 шт. |
ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ КОМПЛЕКСА
- Видеокамера дальнего обзора SDP-8083 и тепловизор SDP-8615М/SDP-8815M, установленные на поворотном устройстве SDP-881, используются для организации видеонаблюдения в видимом и инфракрасном диапазоне.
- Поворотное устройство позволяет наводить видеокамеру и тепловизор, изменяя их азимут и угол наклона.
- Фокусное расстояние видеокамеры SDP-8083 изменяется при помощи моторизованного объектива в широких пределах.
- Радиолокатор STS-177 предназначен для обнаружения наземных и водных объектов, а также определения дальности до них, их скорости передвижения и их геометрических параметров.
- На пневматической телескопической мачте STS-10903 размещают поворотное устройство с установленными видеокамерой и тепловизором, радиолокатор (при использовании комплекта развития № 2 «Радиолокатор») и контроллер связи.
- На мачте STS-10901 с креплением на крышу автомобиля размещают поворотное устройство с установленными видеокамерой и тепловизором.
- Блок питания 12В/24В БПМ24 обеспечивает электропитание оборудования комплекса от бортовой сети автомобиля при использовании мачты STS-10901, входящей в состав комплекса.
- Контроллер связи STS-507 используется для организации беспроводного канала связи большой пропускной способности между двумя точками.
- Извещатель охранный STS-102P предназначен для формирования извещения о тревоге и перередачи его по радиоканалу на пост мониторинга или на носимый комплект Уником-1-Н.
- Носимый комплект Уником-1-Н обеспечивает прием тревожных извещений от охранных извещателей и передачу его на индивидуальные оповещатели Уником-Амулет напрямую или через ретранслятор, а также оповещение оператора после фиксации тревожного извещения индивидуальными оповещателями.
- Ретранслятор STS-931P предназначен для расширения дальности установки извещателей и возможности использования извещателей в условиях отсутствия прямой видимости. Ретранслятор обеспечивает перенаправление тревожного извещения, поступающего от носимого комплекта Уником-1-Н, на индивидуальные оповещатели.
- Индивидуальный оповещатель Уником-Амулет предназначен для приема и фиксации тревожного извещения и выдачи звукового, светового и вибрационного оповещения.
- Зарядное устройство STS-943M предназначено для зарядки аккумуляторных батарей носимого комплекта Уником-1-Н и индивидуальных оповещателей от сети переменного тока
- Блок аккумуляторный используется для аккумуляции энергии от солнечных модулей (STL-725), бензогенератора (STL-724) и обеспечения электроэнергией комплекса. Для работы комплекса достаточно одного блока.
- Зарядное устройство обеспечивает заряд аккумуляторов из состава блока, а также управляет бензогенератором в автоматическом режиме.
- Блок БРДМ-К используется для получения и обработки извещений от охранных извещателей и трансляции их защищенному ноутбуку посредством поворотного устройства.
- Антенны RFE 5300/23HV устанавливаются на контроллер STS-507 и обеспечивают организацию беспроводного канала связи на дистанции до 8 км.
- Комплект автономного питания STL-725 обеспечивает электропитание комплекса и заряд блока АКБ от солнечных батарей.
- Комплект автономного питания STL-724 обеспечивает электропитание комплекса и заряд блока АКБ от бензогенератора.
ОПИСАНИЕ СПО КОМПЛЕКСА
- Комплект защищенного ноутбука с установленным СПО «Муром-П» предназначен для управления, настройки и организации единого информационного пространства комплекса, позволяет сохранять и отображать информацию, полученную от видеокамеры дальнего обзора и тепловизора, а также от извещателей при использовании комплекта развития № 1 «Мангуст» и радиолокатора при использовании комплекта развития № 2 «Радиолокатор».
НАДЕЖНОСТЬ И ГАРАНТИЯ
- Гарантийный срок эксплуатации – 2 года.
- Назначенный срок службы – 7 лет.
Технические характеристики базовых комплектов
Наименование параметра |
Номинальное значение для исполнения |
||
Исп. -00 |
Исп. -01 |
Исп. -02 |
|
Дальность обнаружения видеокамерой дальнего обзора цели, м: - типа «человек», - типа «автомобиль» |
до 10000 до 10000 |
до 10000 до 10000 |
до 10000 до 10000 |
Дальность распознавания видеокамерой дальнего обзора цели, м: - типа «человек», - типа «автомобиль» |
до 8000 до 10000 |
до 8000 до 10000 |
до 8000 до 10000 |
Дальность обнаружения тепловизором цели, м: - типа «человек», - типа «автомобиль» |
до 2700 до 6900 |
до 4000 до 7900 |
до 4000 до 7900 |
Дальность распознавания тепловизором цели, м: - типа «человек», - типа «автомобиль» |
до 1500 до 4800 |
до 3000 до 5300 |
до 3000 до 5300 |
Режим автоматического сканирования заданных контрольных точек с обнаружением целей |
до 30 точек |
до 30 точек |
до 30 точек |
Разрешение видеоизображения при частоте 25 к/сек, пикс: - тепловизора, - видеокамеры дальнего обзора |
384х288 2592х1944 |
640x480 2592х1944 |
640x480 2592х1944 |
Режим наведения видеокамеры на объект двумя нажатиями кнопки манипулятора типа «мышь» по видеоизображению |
Да |
Да |
Да |
Режим наведения видеокамеры на объект двумя нажатиями кнопки манипулятора типа «мышь» по карте местности |
Да |
Да |
Да |
Сектор обзора видеокамеры: - по горизонтали, - по вертикали |
360° ±45° |
360° ±45° |
360° ±45° |
Дальность организации радиорелейного канала связи, до, км |
8 |
8 |
- |
Скорость передачи информации в радиоканале, до, Мбит/с |
40 |
40 |
- |
Высота мачты STS-10903, м |
5,2 |
5,2 |
- |
Мощность солнечных модулей, Вт |
400 |
400 |
- |
Суммарная емкость блоков АКБ, Ач |
200 |
200 |
100 |
Удаленный мониторинг напряжения АКБ |
Да |
Да |
Да |
Диапазон частот каналов связи, МГц/ГГц |
433/5 |
433/5 |
- |
Срок службы изделия, лет |
7 |
7 |
7 |
Электропитание составных частей комплекса от сети постоянного тока, В |
24 |
24 |
24 |
Электропитание составных частей комплекса от сети переменного тока, В/Гц |
220/50 |
220/50 |
220/50 |
Расчет, чел |
3 |
3 |
- |
Среднее время развертывания комплекса группой из 3-х человек, ч |
2 |
2 |
- |
Время выхода комплекса в рабочий режим, мин |
5 |
5 |
5 |
Масса комплекта, не более, кг |
680 |
680 |
230 |
Температурный режим эксплуатации оборудования комплекса, °С* |
от –40 до +50 |
от –40 до +50 |
от –40 до +50 |
* Температурный режим эксплуатации оборудования из состава комплекта автономного питания STL-724, °С |
от –20 до +50 |
от –20 до +50 |
– |
* Температурный режим эксплуатации комплекта защищенного ноутбука из состава комплекса, °С |
от –20 до +50 |
от –20 до +50 |
от –20 до +50 |
Технические характеристики комплекта развития № 1 «Мангуст»
Наименование параметра |
Значение |
Дальность обнаружения подвижного нарушителя инфракрасным охранным извещателем STS-102P, м |
50 |
Максимальная дальность передачи тревожного извещения в условиях прямой видимости от извещателя STS-102P до носимого комплекта Уником-1-Н, до, м |
500 |
Максимальная дальность передачи тревожного извещения от извещателя STS-102P до носимого комплекта Уником-1-Н при использовании ретранслятора STS-931P, до, м |
1000 |
Автономное электропитание извещателя STS-102P |
Да |
Время работы извещателя STS-102P в автономном режиме, не менее: - при контроле связи 1 раз в сутки, - при контроле связи 1 раз в минуту |
5 лет 3 месяца |
Масса комплекта, не более, кг |
19 |
Технические характеристики комплекта развития № 2 «Радиолокатор»
Наименование параметра |
Значение |
Максимальная дальность обнаружения радиолокатором STS-177 цели, до, м*: - типа «человек», - типа «автомобиль» |
2300 2300 |
Возможность одновременного отслеживания радиолокатором STS-177 нескольких целей |
Да |
Точность определения дальности объекта, не хуже, м |
5 |
Минимальное расстояние между целями для их раздельной идентификации, не менее, м |
20 |
Масса комплекта, не более, кг |
15 |
*При пассивных помехах свыше 50% в зоне детектирования получение точной радиолокационной картины невозможно, дальность определения цели при таких помехах уменьшается до 1500-1600 метров. На расстояниях 2100-2300 метров допускается неуверенное обнаружение цели, т. е. возможны периодические потери цели при ее движении в зоне детектирования радиолокатора |
|
Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
- Буклет «Муром» в формате PDF

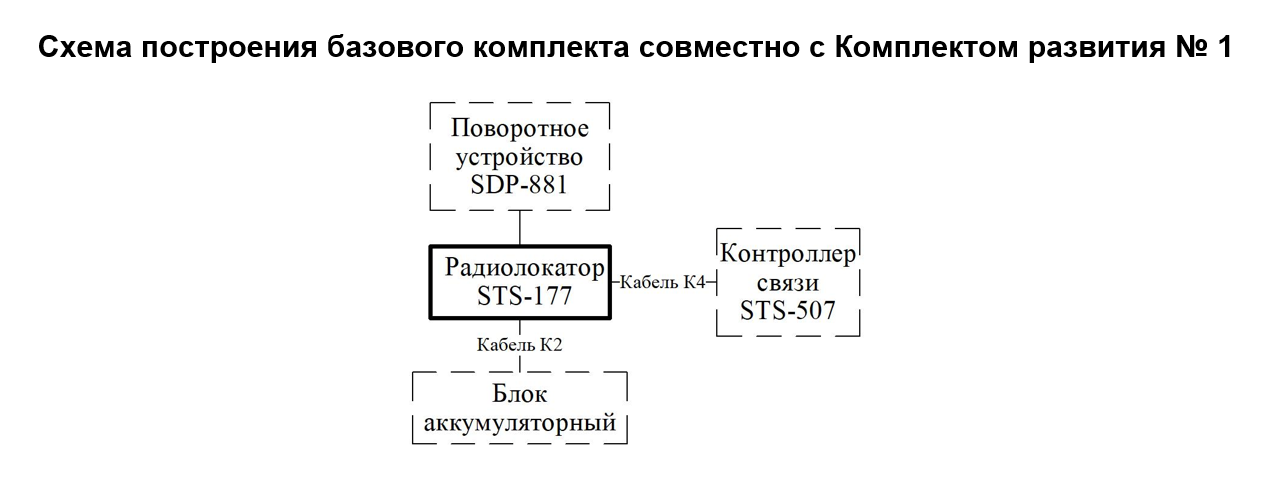

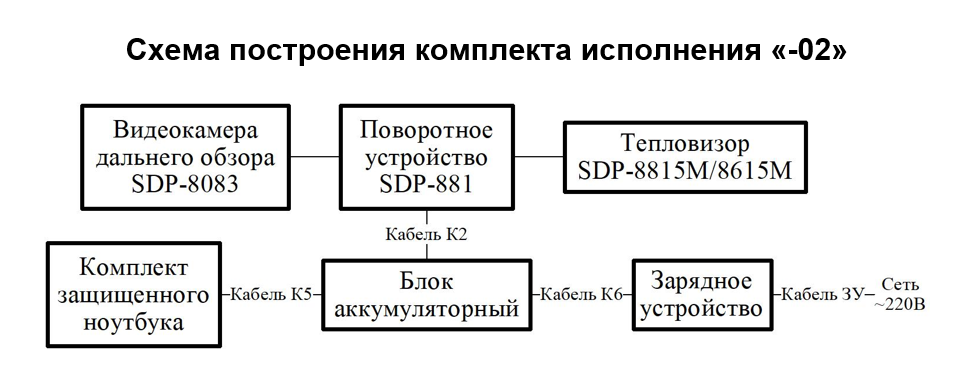

- Схема комплекса при использовании базовых комплектов Исп. -00 и Исп. -01 и комплектов развития № 1 «Мангуст» и № 2 «Радиолокатор»
- Схема комплекса при использовании базового комплекта Исп. -02 и комплекта развития № 2 «Радиолокатор»
- Схема комплекса при использовании мачты автомобильной STS-10901
