Автономный мобильный комплекс видео-тепловизионного наблюдения «Муром ВК»
Быстроразворачиваемый автономный мобильный комплекс видео-тепловизионного наблюдения «Муром ВК» предназначен для круглосуточного дистанционного видео-тепловизионного наблюдения, контроля и охраны открытых участков местности, подступов, периметров и путей передвижения к объектам (при использовании совместно с МКОУМ «Мангуст ВК»).
Фотогалерея

НАЗНАЧЕНИЕ

Быстроразворачиваемый автономный мобильный комплекс видео-тепловизионного наблюдения «Муром ВК» предназначен для круглосуточного дистанционного видео-тепловизионного наблюдения, контроля и охраны открытых участков местности, подступов, периметров и путей передвижения к объектам (при использовании совместно с МКОУМ «Мангуст ВК»).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • обеспечение охраны государственной границы на протяженных и открытых участках местности
  • использование в качестве вспомогательного средства охраны на объектах
  • обеспечение безопасности мест временной дислокации групп людей или воинских формирований путем контроля и охраны подступов к местам их размещения

ИСПОЛНЕНИЕ

  • комплекс состоит из поста мониторинга в составе комплекта защищенного ноутбука, обеспечивающего прием, обработку и хранение информации, и линейной части, обеспечивающей получение информации и ее передачу на пост мониторинга
  • основные узлы комплекса выполнены в сборно-разборной форме
  • для упаковки и транспортирования составных частей комплекса используются защищенные специальные кейсы
  • работа под управлением СПО «Синергет 1 СВ»

ВОЗМОЖНОСТИ

  • интеллектуальное видеонаблюдение открытых пространств в режиме реального времени
  • определение (уточнение) места нарушения охраняемого участка местности
  • сканирование контролируемого пространства в ручном и автоматизированном (по заданному алгоритму) режимах
  • отображение информации об извещателях (при использовании совместно с МКОУМ «Мангуст ВК») с их привязкой к карте местности, контроль их состояния, а также звуковое и визуальное оповещение оператора в случае тревоги, при этом поворотное устройство с установленными видеокамерой и тепловизором автоматически наводится на тревожный участок
  • автономное электропитание комплекса от солнечных батарей или от бензогенератора
  • организация канала связи с удаленным постом мониторинга

ОСОБЕННОСТИ

  • быстрое развертывание комплекса на охраняемом участке за 2 часа расчетом из 3-х человек
  • длительная работа в автономном режиме
  • высокая степень мобильности комплекса, обусловленная сборно-разборной конструкцией его составных частей и кейсами для их хранения и безопасного транспортирования
  • обеспечение собственной безопасности комплекса охранными извещателями STS-102Р при его использовании совместно с МКОУМ «Мангуст ВК»
  • одновременное отображение видеоархива и видео в режиме реального времени
  • автоматическая загрузка карт местности
  • автоматическая привязка к карте местности посредством встроенного GPS приемника
  • классификация целей по типу с отображением на карте местности
  • определение азимута и дальности до цели

КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Мачта STS-10901 СТВФ.425733.003

1 шт.

Мачта STS-10903 СТАЕ.425733.026

1 шт.

Поворотное устройство SDP-881 СТАЕ.426459.078

1 шт.

Видеокамера дальнего обзора SDP-8083 СТВФ.426459.037

1 шт.

Тепловизор SDP-8815М СТАЕ.426459.080

1 шт.

Блок БРДМ-К СТВФ.426469.015

1 шт.

Блок питания 12В/24В БПМ24 СТАЕ.426471.596

1 шт.

Блок аккумуляторный СТАЕ.426479.043

2 шт.

Зарядное устройство СТАЕ.426479.044

1 шт.

Комплект автономного питания STL-724 СТАЕ.426471.588

1 к-т

Комплект автономного питания STL-725 СТАЕ.426471.586

1 к-т

Контроллер связи STS-507 СТАЕ.424252.037

2 шт.

Комплект защищенного ноутбука СТВФ.424921.098

1 шт.

Упаковка СТВФ.305643.025

1 к-т

МКОУМ «Мангуст ВК» СТВФ.425624.010

*

Антенна RFE 5300/23HV

2 шт.

Комплект кабелей подключения СТАЕ.424921.006

1 к-т

Комплект монтажных частей СТАЕ.424921.007

1 к-т

Комплект ЗИП-О СТВФ.425973.192

1 к-т

Ведомость эксплуатационных документов СТВФ.424252.048ВЭ**

1 экз.

Руководство по эксплуатации СТВФ.424252.048 РЭ

1 экз.

Формуляр СТВФ.424252.048 ФО

1 экз.

*Наличие и количество составных частей комплекса, отмеченных знаком «*», определяется договором на поставку.

**Комплектность эксплуатационной конструкторской документации в соответствии с ведомостью эксплуатационных документов СТВФ.424252.048ВЭ.

ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ КОМПЛЕКСА

  • Видеокамера дальнего обзора SDP-8083 и тепловизор SDP-8815М, установленные на поворотном устройстве SDP-881, используются для организации видеонаблюдения в видимом и инфракрасном диапазоне.
  • Поворотное устройство позволяет наводить видеокамеру и тепловизор, изменяя их азимут и угол наклона.
  • Фокусное расстояние видеокамеры SDP-8083 изменяется при помощи моторизованного объектива в широких пределах.
  • На пневматической телескопической мачте STS-10903 размещают поворотное устройство с установленными видеокамерой и тепловизором и контроллер связи.

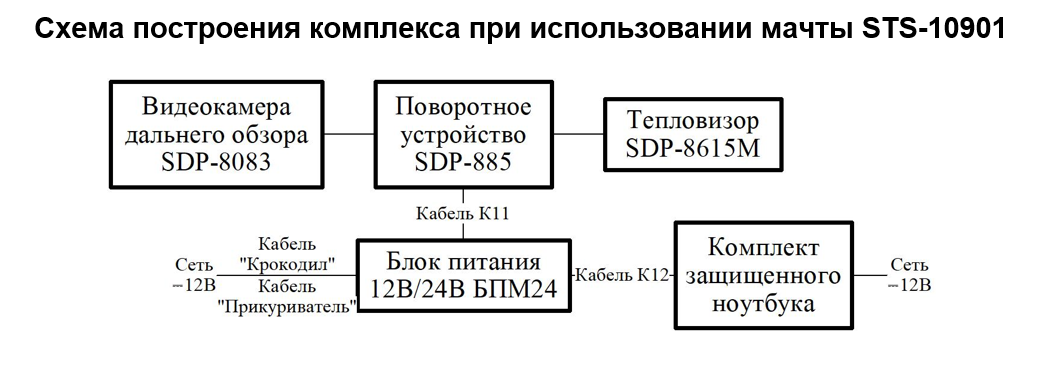

  • На мачте STS-10901 с креплением на крышу автомобиля размещают поворотное устройство с установленными видеокамерой и тепловизором.
  • Блок питания 12В/24В БПМ24 обеспечивает электропитание оборудования комплекса от бортовой сети автомобиля.
  • Контроллер связи STS-507 используется для организации беспроводного канала связи большой пропускной способности между двумя точками.
  • Блок аккумуляторный используется для аккумуляции энергии от солнечных модулей (STL-725), бензогенератора (STL-724) и обеспечения электроэнергией комплекса. Для работы комплекса достаточно одного блока.
  • Зарядное устройство обеспечивает заряд аккумуляторов из состава блока, а также управляет бензогенератором в автоматическом режиме.

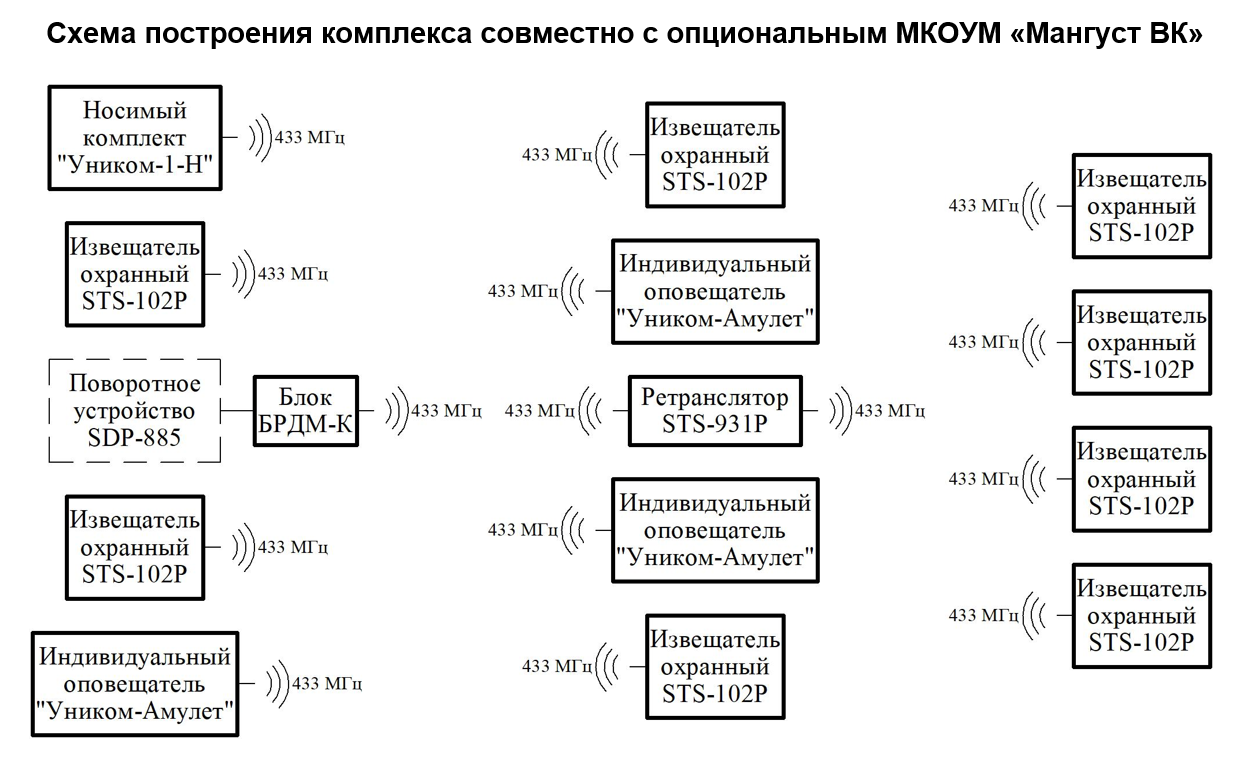

  • Блок БРДМ-К используется для получения и обработки извещений от охранных извещателей и трансляции их защищенному ноутбуку посредством поворотного устройства.
  • Антенны RFE 5300/23HV устанавливаются на мачту, подключаются к контроллеру STS-507 и обеспечивают организацию беспроводного канала связи на дистанции до 8 км.
  • Комплект автономного питания STL-725 обеспечивает электропитание комплекса и заряд блока АКБ от солнечных батарей.
  • Комплект автономного питания STL-724 обеспечивает электропитание комплекса и заряд блока АКБ от бензогенератора.

Описание СПО комплекса

  • Комплект защищенного ноутбука с установленным СПО «Синергет 1 СВ» предназначен для управления, настройки и организации единого информационного пространства комплекса, позволяет сохранять и отображать информацию, полученную от видеокамеры дальнего обзора и тепловизора, а также от извещателей при использовании совместно с МКОУМ «Мангуст ВК».

НАДЕЖНОСТЬ И ГАРАНТИЯ

  • Гарантийный срок эксплуатации – 3 года.
  • Назначенный срок службы – 8 лет.

Наименование параметра

Значение

Дальность обнаружения видеокамерой цели, м:

- типа «человек»,

- типа «автомобиль»


до 10000

до 10000

Дальность обнаружения тепловизором цели, м:

- типа «человек»,

- типа «автомобиль»


до 2700

до 6900

Разрешение видеоизображения при частоте 25 к/сек, пикс:

- тепловизора,

- видеокамеры дальнего обзора


384х288

2592х1944

Скорость отображения видеоинформации в реальном масштабе времени с одновременным архивированием событий, к/с

25

Угол обзора видеокамеры, град:

- по горизонтали,

- по вертикали


360

±45

Дальность организации радиорелейного канала связи, до, км

8

Высота мачты с оборудованием, м

5,2

Мощность солнечных модулей, Вт

400

Суммарная емкость блоков АКБ, Ач

200

Удаленный мониторинг напряжения АКБ

Да

Режим автоматического сканирования заданных контрольных точек

до 30 точек

Скорость передачи информации в радиоканале, не менее, Мбит/с

40

Диапазон частот каналов связи:

- блок БРМД-К, МГц

- контроллер связи STS-507, ГГц


433

5

Напряжение электропитания постоянного тока, В

24±10%

Напряжение электропитания переменного тока ноутбука, В/Гц

220/50

Расчет

3 чел

Среднее время развертывания комплекса группой из 3х человек, ч

2

Время выхода комплекса в рабочий режим, мин

5

Масса комплекса, не более, кг

680

Температурный режим эксплуатации оборудования комплекса, °С*

от –40 до +50

* Температурный режим эксплуатации оборудования из состава комплекта автономного питания STL-724, °С

от –30 до +50

* Температурный режим эксплуатации комплекта защищенного ноутбука из состава комплекса, °С

от –20 до +50
